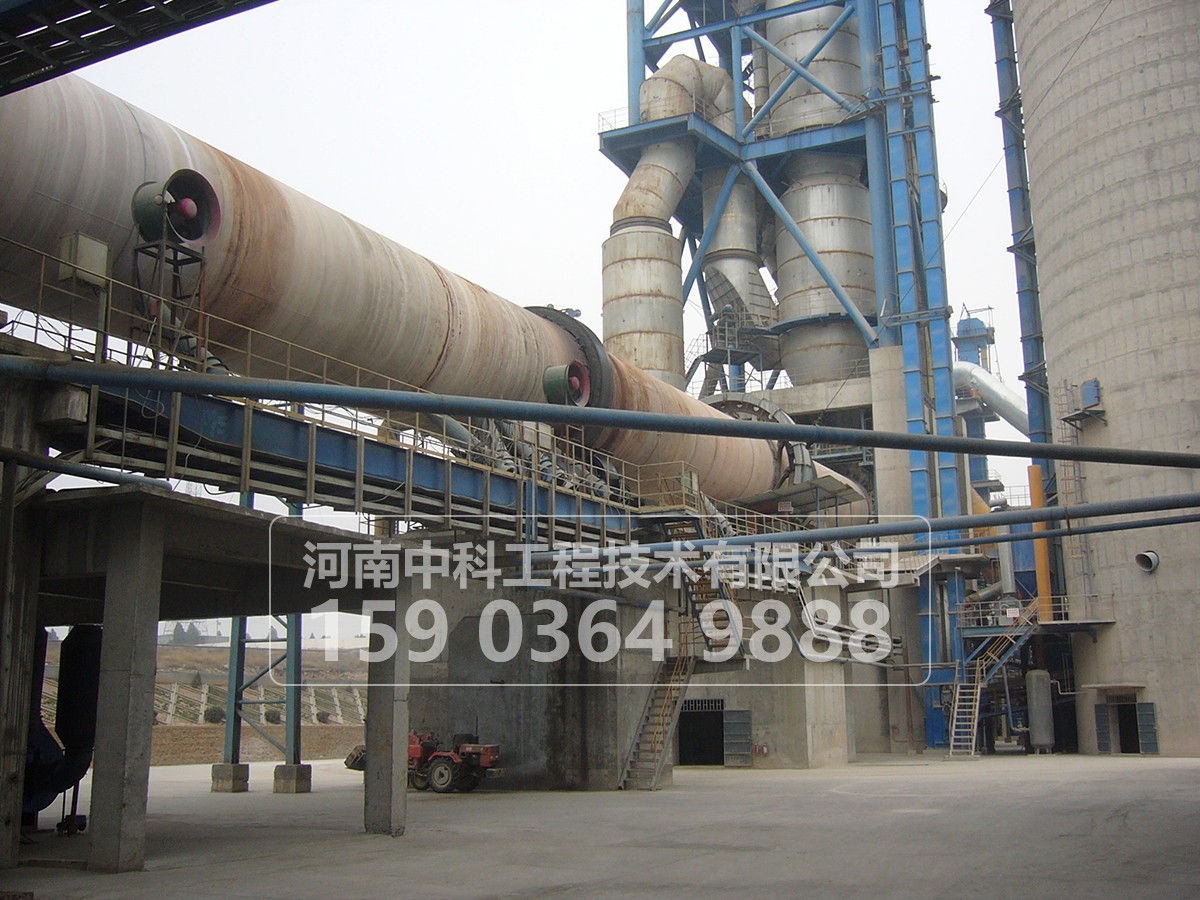

水泥旋轉窯是水泥生產的主要設備，其傳動方式是電機通過減速機驅動開式直齒圓柱齒輪實現傳動。其中大齒輪為剖分結構，兩個半齒輪的兩端分別用4根螺栓緊固，用12根彈簧板固定鉚接在筒體上。犬齒輪長期使用形成疲勞運行狀態，齒輪變形嚴重，齒輪傳動重合度變化，旋轉咬合不穩定，振動大，口螺栓頻繁斷裂，其中 值達30mm， 值達1.95mm。究其原因的主要原因是，大榻榻米的領土本身變得通暢，窯線不直，窯筒失圓變形，彈簧鋼板變形等。在平時的檢查中，通過擴大頂部間隙，撤去或整體墊上窯筒，在一定程度上緩和了齒輪咬合的振動，但不能從根本上解決大齒輪的變形問題。大齒輪的校正已成為大修的主要工程。
一、大齒圈變形狀況分析大齒輪拆卸后，轉移到比較大的場所進行修復，拆卸后，兩半齒圈一起安裝。對口接合面平整，緊密結合，8根對口螺栓和2根定位螺栓緊密結合。然后按l2個等分，六根直徑線測量-一般情況下，大齒輪的變形，大致為橢圓形，兩半齒輪開放變形，即兩半齒對口直徑為長軸，垂直干對口為短軸。由于大齒輪的橫截面尺寸遠小于大齒輪的直徑，因此假設大齒輪是等腰梯形的環狀物，結構和重量與原物相似，容易得出相似的結論。在對大齒圈進行校正的時候，校正力p和變形量是成正比關系的，如果需要校正的變形量比較大，那么校正力也會比較大。
二、實際校正力的確定首先是圓度的測定，以大齒圈的圓周線為基準，圓周線在齒圈側面有加工的刻線。沿圓周分為12等分，測量對應的6個節圓直徑數。根據長軸和短軸相差值的一半作為需要變形量，計算校正力進行校正。
用油壓頂，制作頂桿進行校正，卸下力后，變形發生部分反彈時，需要更多的頂出部分，為齒輪 變形部分的實際校正值。為了更多地消除大齒圈內的應力，必須進行時效處理，即長時間保持頂力(約16-24h)。卸力后，再測量，再校正，直至達到節圓直徑的要求值。其他點也要進行相同的校正步驟， 終校正圓的精度達到±；1mm。
三、水泥大齒圈校正注意事項（1）大齒輪校正可以通過100條T油頂從內圈頂力實現，而且校正力與變形量成正比關系，變形量越大校正力也就越大。為了消除反彈和剩馀應力的影響，必須提出一定的變形 ，進行時效處理， 終達到校正要求。(2)對口螺栓在組裝前必須更換。因為大齒輪是整體組裝的，所以校正后不會拆卸，更換螺栓時必須一個一個地更換，一個地更換。(3)做頂桿選用159.mm線x10.mm線x5.000.mm線管，計算頂桿失穩的臨界壓力，可滿足校正要求。(4)大齒輪組裝前必須調整窯線，更換該處的筒體，達到標準要求。
。
