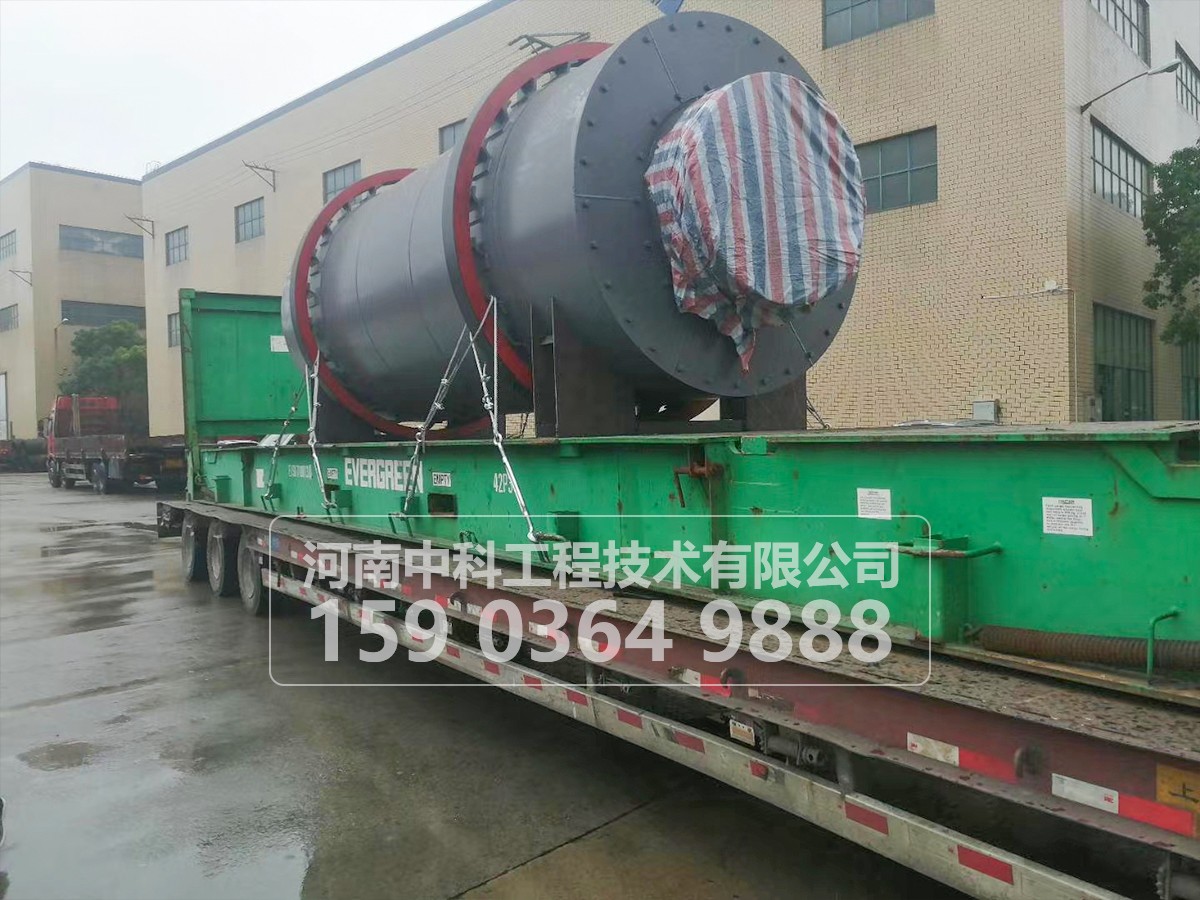

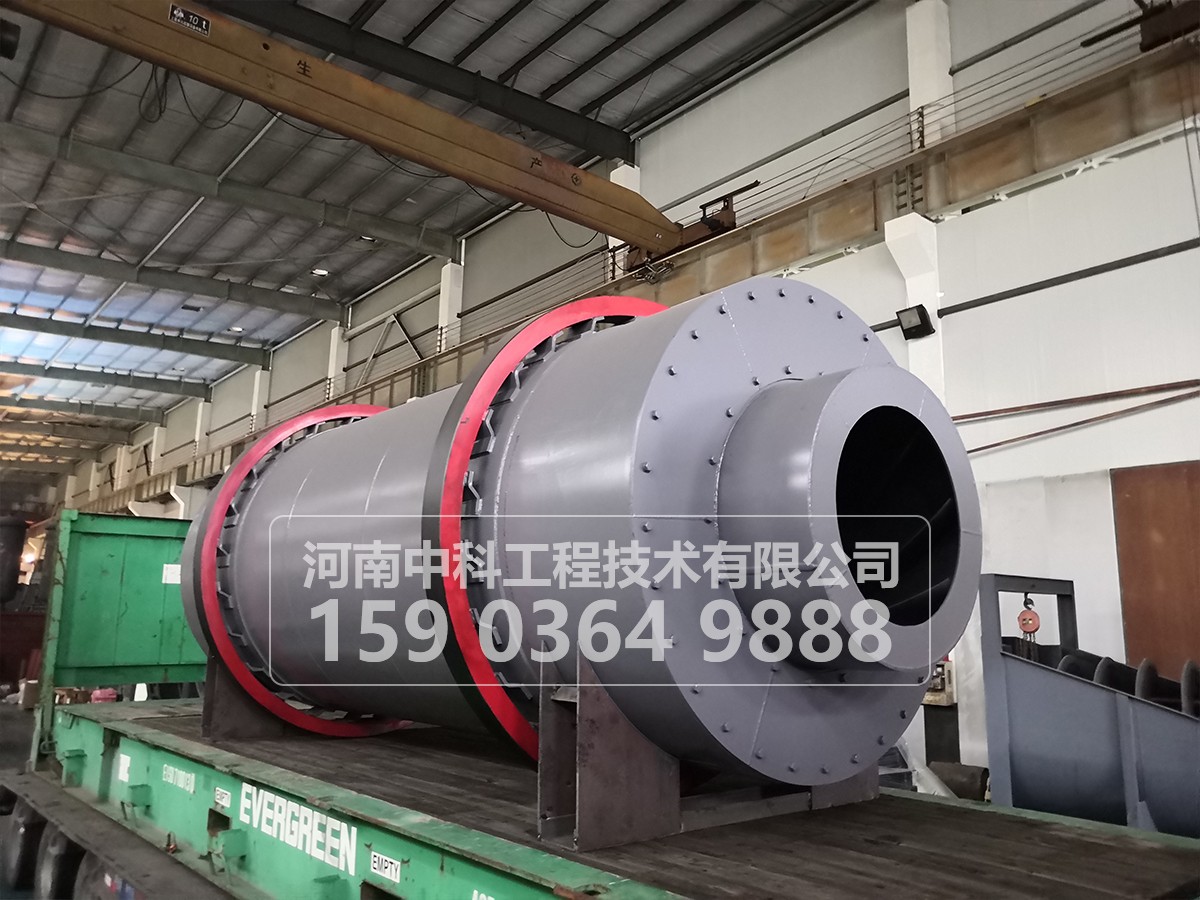

河南中科粉煤灰烘干機在結構形式上獨特新穎，在技術性能上處于國內同類產品中的 地位，主要用于建材、化工生產中的粉煤灰、粘土、礦渣、煤炭和礦石等物料的烘干；粉煤灰烘干機是由三個不同直徑的同心圓彼此相嵌組合而成，做為烘干機的主體。主體通過兩端的輪帶4水平旋轉在兩端的四個托輪5上，筒體的入料端設有燃油、燃汽、燃煤等熱風爐裝置。卸料端設有防塵罩及自動下料裝置。防塵罩通過管道與除塵器相聯，除塵設備、喂料設備及輸送設備可根據用戶工藝條件和要求另行設計。

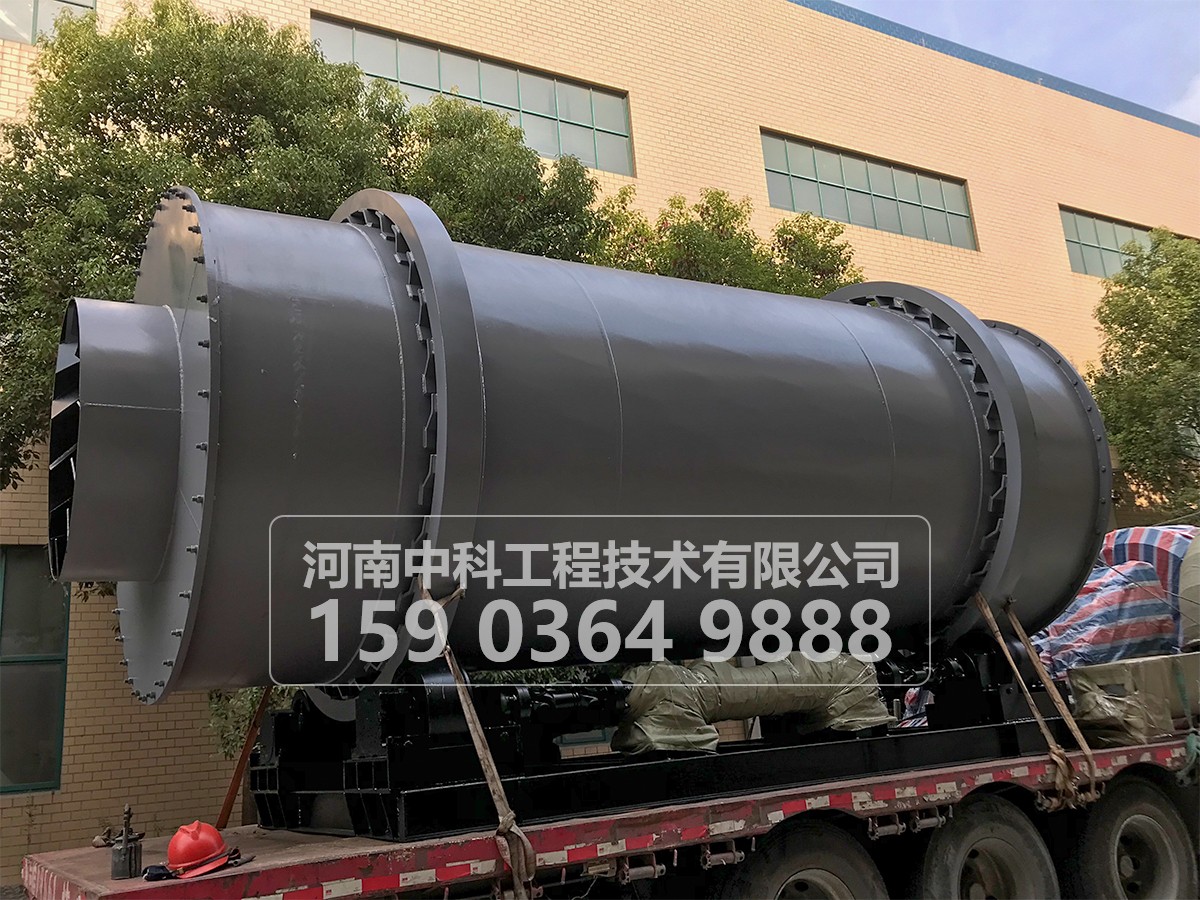

     三筒烘干機的烘干過程：被烘干的物料由入料端喂入烘干機內筒，物料通過內筒的螺旋導向板進入內筒，內筒內部設有許多螺旋狀揚料板，物料通過筒體的回轉，被揚料板不斷的撥起并作縱向運動，物料到達內筒的左端因自重的作用落入中筒，對過導向板，在筒體回轉作用下物料被推回中筒，在中筒揚料板的作用下物料向右運動，直到中筒右端，物料在自重作用下落入外筒。同樣道理，物料在外筒螺旋揚料板的作用下折回向左運動，直到外筒左端。在封堵外導料錐的作用下落入出料端筒體內。

       粉煤灰烘干機主體的1、2、3、三個同心圓筒內，設有不同數量、不同角度的曲面螺旋狀揚料板，每個筒體的端部設有導向板。套筒式短筒烘干機的主體通過兩個減速電機，分別驅動兩端的兩個傳動托輪，使輪帶繞中心轉動。待烘干機的濕物料經喂料設備，入料管喂入內筒3的入料端，濕物料通過螺旋導向板迅速推向螺旋揚料板，隨著筒體的旋轉，設在四個筒內的螺旋式揚料板臻使物料被舉升的同時，不斷的翻滾、拋散并向出料端作縱向運動。與此同時從熱風爐來的熱氣流，先后進入內筒、中筒、外筒1與物料進行強烈的熱交換。由于金屬鋼板比被烘干的物料導熱快，筒體的鋼板、揚料板首先受熱，然后又把熱量以傳導和輻射的方式傳給物料，物料受熱后溫度升高，當溫度升高到水份蒸發的溫度時，水蒸汽從物料中分離出來，隨煙塵經除塵器后排入大氣中，從而達到物料烘干的目的 。

粉煤灰烘干機優點

1、設備所需投資是國外進口產品1/6。

2、物料終水份確保0.5%以下，是粉煤灰及礦渣粉生產線常用產品。

3、筒體自我保溫?zé)嵝矢哌_(dá)80%以上（傳統單筒烘干機熱效率僅為35%）提高熱效率45%。

4、燃料可適用煤 油 汽。能烘干20mm以下的塊料 粒料粉狀物料。

5、比單筒烘干機減少占地面積50%左右，土建投資降低50%左右，電耗降低于60%。

6、采用和合金鋼板制造比普通鋼耐磨4倍。

7、可根據用戶要求輕松調控所需要的終水份指標。

8、出氣溫度低，除塵設備使用時間長。

9、無需大小齒輪轉動，采用拖輪轉動。

粉煤灰烘干機技術參數
