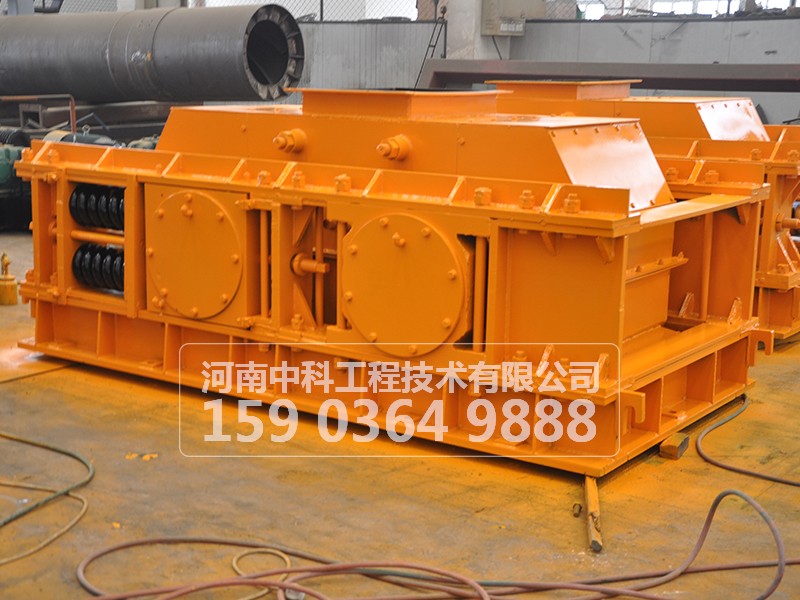

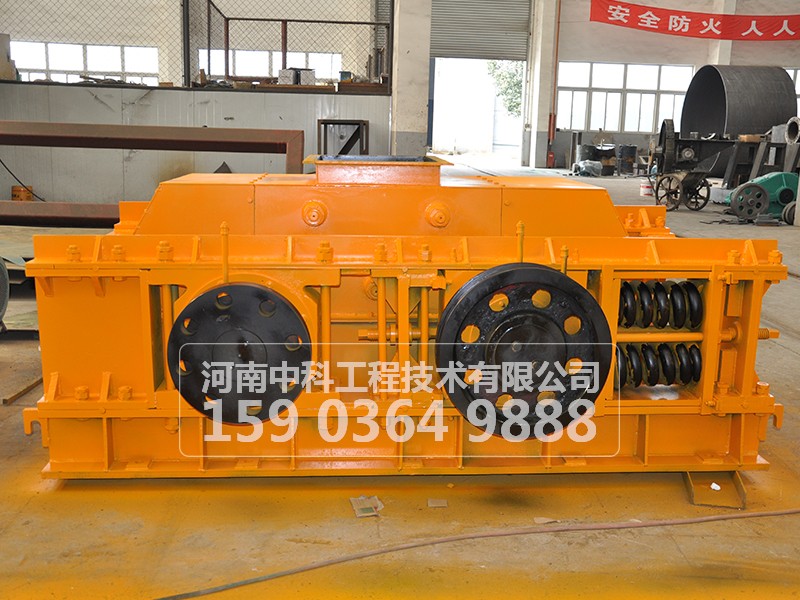

對輥破碎機的工作原理及結構

1、該系列對輥破碎機主要由輥輪組成、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成。
2、出料粒度的調節：兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。
3、驅動機構是由兩個電動機，通過三角皮帶傳動到槽輪上拖動輥輪，按照相對方向運動旋轉。在破碎物料時，物料從進料口通過輥輪，經碾壓而破碎，破碎后的成品從底架下面排出。
4、為了安全，傳動部分應根據實際情況自行安裝安全罩。
雙輥破碎機可供選礦、化工、水泥、耐火材料、磨料、建筑材料等工業部門中細碎各種高、中等硬度的礦石和巖石之用，尤其在建筑材料工業中生產瓜米石和綠豆沙等產品，有較一般破碎機械更優異的效果。
輥式破碎機工作時要特別注意以下事項：
1）要加強給礦的除鐵工作。非破碎物（釬頭等物）掉入對輥間會損壞破碎機，以致造成停車事故。所以在破碎機前應安裝除鐵裝置。
2）粘性物料容易堵塞破碎空間，在處理堵塞故障應停車處理，不可在運轉中進行捅礦。
3）當處理的物料含大塊較多時，要注意大塊礦石容易從破碎空間擠出來，以防傷人或損壞設備。
4）輥式破碎機運轉較長時間后，由于輥面的磨損較大，會引起產品粒度過細，這時要注意調整排礦口或?qū)υO(shè)備進行檢修。
5）加強對設備的檢查，對設備的潤滑部位要按時加油，保持設備良好的潤滑狀態。

對輥式破碎機主要技術參數
