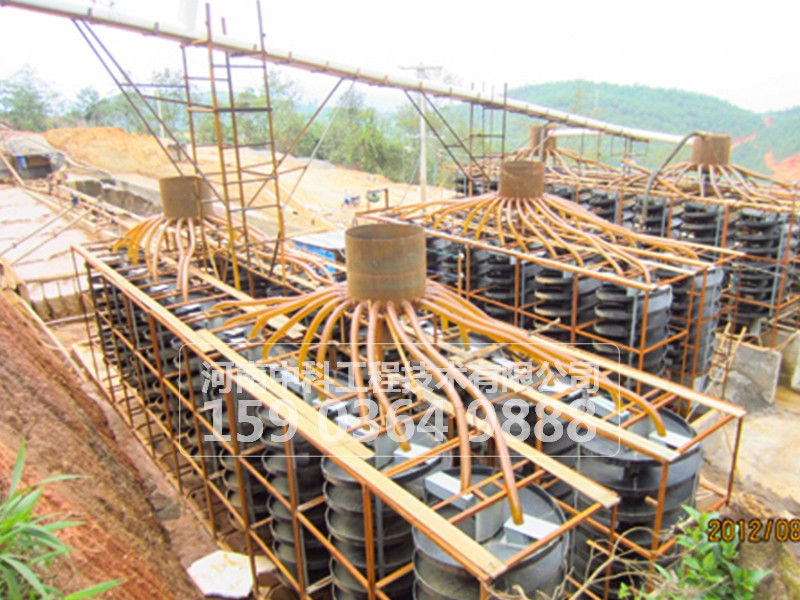

螺旋溜槽的結構和分選過程是怎樣的?

它是將滑槽繞垂直軸線彎曲成螺旋狀，螺旋有3~5圈，固定在垂直支架上，螺旋槽的斷面為拋物線或橢圓的一部分，槽底縱向(沿礦流流向)和橫向(徑向)有一定的傾斜度。從第二圈開始，槽底中間部分設有重產物排出管(共4~6個)，排出管上部設有排出器，可以切斷重礦物流進入排出管排出，排出器的兩個刮板壓在槽面上，其中的可動刮板可以旋轉調節兩個刮板之間的開口角度的大小，調節重礦物的排出量。為了提高重產品的質量，槽內緣設有幾個加水點，稱為洗滌水，中央水管通過閥門進入槽內緣。

分選時，礦床從槽上部的均勻礦床沿槽寬均勻供給，礦床在沿槽流動過程中發生分層，重礦床進入底層，在各種力的綜合作用下向槽內緣運動的輕礦床在快速旋轉運動中被甩到外緣。因此，密度不同的礦粒在槽的橫向展開了膠帶。沿槽內緣流動的重型礦物被切割器攔截，通過排出管排出，上方 至第二排出管獲得的重型產物質量 ，以下重型產物質量下降。在槽內緣加入洗滌水，將重物夾雜的部分輕礦物沖向外緣，有助于提高精礦的質量。尾礦從 下部槽的末端排出。

。
