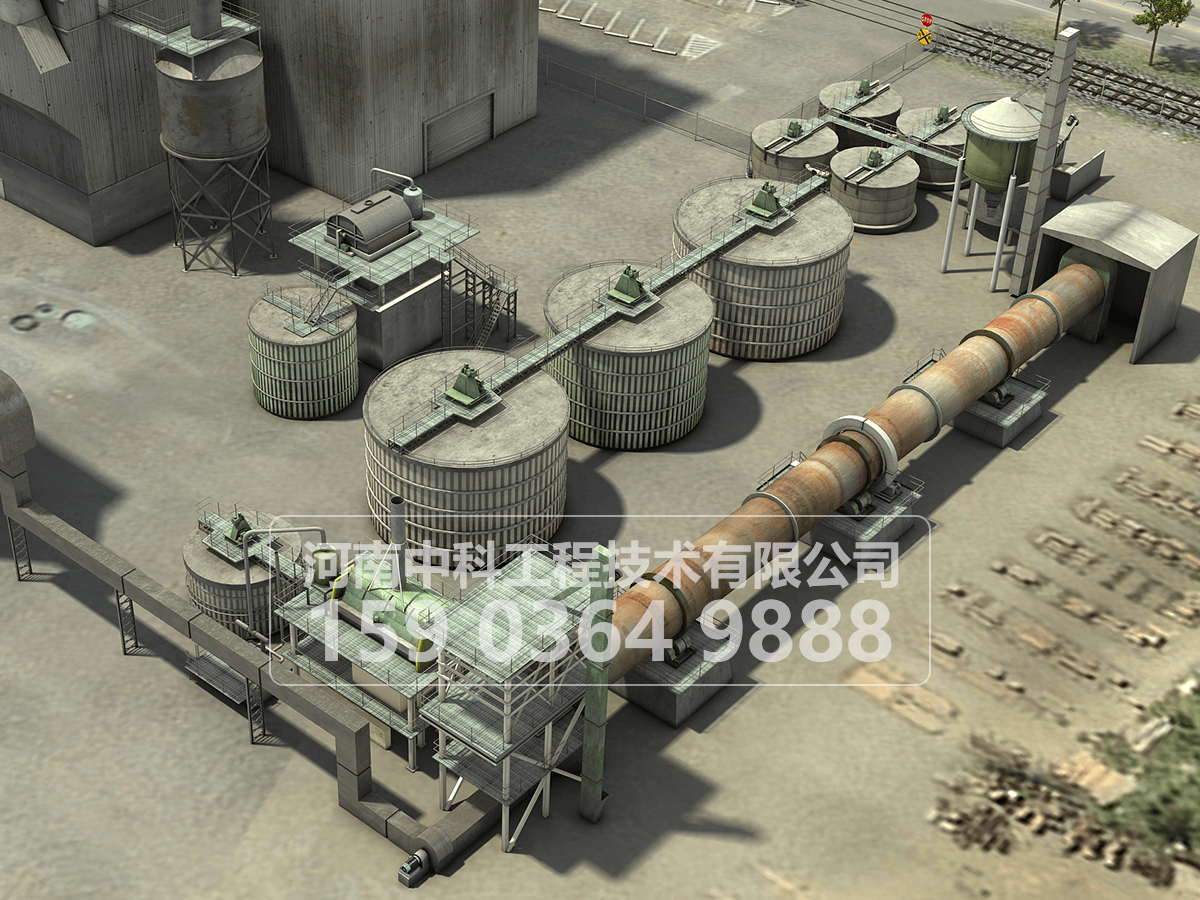

回轉窯是礦山領域及其常見的煅燒設備，其中窯體作為核心部件在生產使用過程中起著至關重要的作用，關于回轉窯窯體的基本構造相當復雜，本文我們對此類問題進行詳細的分析與介紹：
針對窯殼，專家說它是回轉窯的主體，一般材質都是厚度在40mm左右的鋼板，但胎環的附近的窯殼鋼板要厚一些，因為這里的承重比較大。通常窯殼的內部砌都有一層200mm左右的耐火磚，而窯尾大約有一米長的地方為錐形使從預熱機進料室來的料能較為順暢地進入到窯內。
針對胎環，專家說胎環套在窯殼上，它與窯殼間并沒有固定，窯殼與胎環之間通過一塊鐵板保留有一定的間隙。通常窯殼與胎環之間都要加潤滑油，以保證它們之間有適當?shù)木嚯x，避免了距離過大或者過小引起窯磚的破壞。另外，窯殼與胎環之間的熱傳導率存在差異，一定要借助風車來輔助窯殼散熱。
針對止推滾輪，專家說止推滾輪就是限制回轉窯吃下或吃上時的極限開關，滾輪本身并沒有動力，因此止推滾輪只是起到阻擋的作用。窯體的吃上吃下是靠滾輪的偏位，將托輪與窯的中心線有一定角度，讓托輪給窯體有向上的力，使窯殼上移。當窯體吃下時，只要在托輪與輪帶之間撒上石墨粉，減小兩者間的磨擦力既可。
回轉窯技術參數
規格型號 | 技術參數 | 主減速機 | 主電動機 | 擋輪形式 | 支撐數量 | 重量t | |||||
轉速r/min | 斜度% | 產量t/h | 型號 | 速比 | 型號 | 功率kw | 轉速r/min | ||||
Φ1.9/1.6x36 | 0.53-1.59 | 4 | 2.5-3 | JZQ750-1 | 48.58 | JZT-72-4 | 30 | 1200/400 | 機械 | 3 | 53 |
Φ2.1/1.8x36 | 0.5-1.51 | 4 | 4 | UT2-110 | 163.36 | JZS-81 | 30/10 | 1410/470 | .. | 3 | 75 |
Φ1.2x25 | 0.5-1.6 | 3 | PM650 | 40.17 | JZTY71-4 | 22 | 1200/120 | .. | 3 | 34 | |
Φ1.6x32 | 0.158-0.258 | 3 | PM750 | 48.57 | JZJY61-4 | 15 | 1200/120 | .. | 3 | 46.82 | |
Φ1.8x45 | 0.66-1.98 | 4 | 3.5 | UT2-110 | 163.36 | JZS-81 | 30/10 | 1410/470 | .. | 3 | 80 |
Φ2.2x50 | 0.125-1.25 | 3.5 | 4 | ZS145-11 | 157 | YCT280-4A | 30 | 1320/132 | .. | 3 | 130.71 |
Φ2.5x50 | 0.516-1.549 | 3.5 | 5.5 | ZS165-7 | 99.96 | YCT355-4A | 55 | 1320/440 | .. | 3 | 167.5 |
Φ3x48 | 0.3309-3.309 | 3.5 | 35 | ZL130-14 | 32.11 | ZSN4-250-21B | 90 | 1000/100 | .. | 3 | 237 |
Φ3.2x50 | 0.398-3.975 | 3.5 | 50 | ZL130-16 | 40.85 | ZSN4-280-11B | 190 | 1500/150 | .. | 3 | 263 |
Φ3.3x52 | 0.391-3.91 | 3.5 | 50 | ZSY500-28 | 27.707 | ZSN4-315-082 | 190 | 1000/100 | .. | 3 | 280.8 |
Φ4x60 | 0.396-3.96 | 3.5 | 104 | ZSY630-35.5 | 34.601 | ZSN4-355-092 | 315 | 1000/100 | 液壓 | 3 | 487.5 |
Φ4.2x60 | 0.4165-4.165 | 3.5 | 116 | ZSY710-35.5 | 35.526 | ZSN4-355-12 | 420 | 1000/100 | .. | 3 | 576.1 |
Φ4.3x62 | 0.398-3.98 | 3.5 | 125 | ZSY710-35.5 | 35.714 | ZSN4-355-12 | 420 | 1000/100 | .. | 3 | 598.5 |
Φ4.8x74 | 0.35-4 | 4 | 208 | JH710C-SW305-40 | 42.226 | ZSN4-400-092 | 630 | 1500/130 | .. | 3 | 841 |
