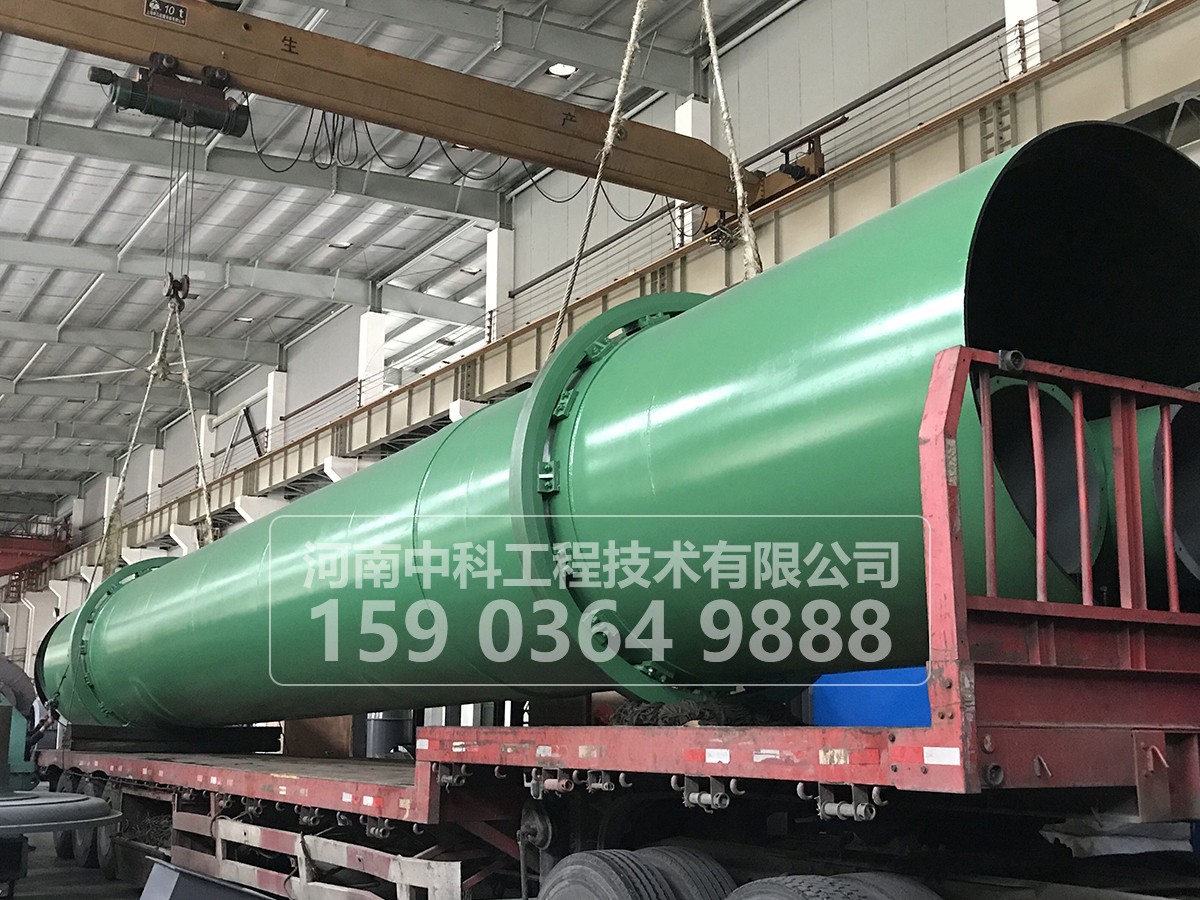

煤泥烘干機

煤泥干燥機主要用于建材行業和治金行業的爐渣、粘土、煤粉、金屬選礦業浸出爐渣等材料的干燥。為了控制干燥機的溫度，在進出裝置配置熱電偶，通過溫度表顯示干燥機進出端的溫度變化，為更好地控制筒內的工作溫度(一般350-380度)提供了依據。該機主要由旋轉體、揚聲板、傳動裝置、支撐裝置和密封圈等部件構成。我廠干燥機采用新型揚聲板裝置，具有導向、均流、揚聲等多種功能，使材料在干燥機的徑向截面全面布置，材料幕變薄、均勻、全狀態，完全接觸熱氣流，達到充分利用熱能的目的。我廠干燥機選擇合理的運行參數，煤耗和電耗一般干燥機下降10-15%以上，臺時產量上升10-15%以上，廣泛應用于水泥和選礦企業。

技術參數

產品規格	生產能力（T/H）	主機電		主減速機
		型號
φ1.2×10m	2.5	7.5	Y160M-R3	ZL50-16-1		13.5
φ1.5×12m	3.3-4.9	10	Y160L-6B3	JZQ500-III-2F		18.9
φ1.5×15m	4-6	18.5	Y200L-6	JZQ500-III-2F		21
φ1.8×12m	4-6	11	Y200L-6	ZQ50-16II-2	16.46	22.33
φ2.2×12m	7-12	18.5	Y160L-6	JZQ650-III	31.5	37.6
φ2.2×14m	7-12	18.5	Y160L-6	JZQ750-III	31.5	40
φ2.2×16m	12	30	Y225M-6	JZQ750-III	31.5	45
φ2.4×14m	12	30	Y250M-6	JZQ750-III	31.5	51
φ2.4×18m	10-13	37	Y250M-6	ZL85-13-1	27.16	54
φ2.4×20m	10-14	37	Y250M-6	ZL85-13-1	27.16	54.14
φ3×20m	25	55	Y250M-4	ZL100-16-1	41.52	78
φ3×25m	32-36	75	YR280M-4	ZL100-16-1	41.52	104.9

干燥機的工作原理:龜干燥機的熱源來自燃燒裝置，本干燥機采用順流加熱方式。因此，需要干燥的材料從供給箱、供給中滑入筒體，被螺旋復印板推后。由于干燥機傾斜放置，材料一方面在重力和旋轉作用下流向后端，另一方面材料被復印板反復復復印，帶到上端繼續撒落，使材料在筒內形成均勻的窗簾，與筒內的熱氣流充分交換，材料反復撒落，含有的水分逐漸干燥

煤泥干燥機一、應用范圍:煤泥專用干燥機是在滾筒干燥機的基礎上開發開發的新型專用干燥設備，可廣泛應用于干燥粉絲2、建筑煤泥、原煤、浮選精煤、混合精煤等材料干燥的阿特拉斯2、建筑業高爐渣、粘土、澎湃土、石灰石、沙子、石英石等材料干燥的阿特拉斯2、選礦業各種金屬精礦、廢渣、尾礦等材料的干燥二、產品特點1、煤泥干燥機抗過載能力強，處理量大，燃料消耗少，干燥成本低；2、采用順流干燥方式，煙氣和濕料從同一側進入干燥機，利用高溫?zé)煔猥@得高蒸發強度，干燥機出口溫度低，熱效率高；3、根據不同的材料性質可以改變運行數量，在干燥機筒內形成穩定的全斷面屏幕，質量熱交換更充分4、新型材料、排放裝置，根據干燥機材料堵塞、不連續、不均勻、回收材料等現象，在干燥機筒內三、技術參數

型號\項目	筒體內徑 (M)	筒體長度 (M)	電機功率	筒體轉速(r/min)	外形尺寸（長×寬×高)(參考）
φ1×8m	1.0	8	5.5	3-6	8×1.9×2.1
φ1×10m		10			10×1.9×2.1
φ1.2×10m	1.2	10			10×1.9×2.1
			7.5
φ1.2×12m		12			12×1.9×2.1
φ1.5×12m	1.5	12	15		12×2.6×2.8
φ1.5×14m		14			14×2.6×2.8
φ1.8×14m	1.8	14			14×3.0×3.0
			18.5
φ1.8×18m		18	22		18×3.0×3.0
φ2×18m	2.0	18	22		18×3.2×3.2
φ2.2×18m	2.2	18	30		18×4.0×3.8
φ2.2×20m		20			20×4.0×3.8
φ2.4×18m	2.4	18			18×4.0×3.8
φ2.4×20m		20	37		20×3.6×3.6
φ2.8×14m	2.8	14	75		14×4.6×4.6
φ2.8×18m		18			18×4.6×4.6
φ3×20m	3.0	20	110		20×5.0×5.0
φ3.2×18m	3.2	18	132		18×8.0×7.0
φ3.2×20m		20			20×8.0×7.0

注:1.煤泥干燥機可根據用戶要求和材料性質決定滾筒長徑比2.處理可根據材料性質和產品要求決定，上表中列出的處理量可根據干燥浮選精煤計算3.電機功率可根據材料特性產量等因素進行選擇4.形狀尺寸不包括干燥機2。的雙曲馀弦值。

。
